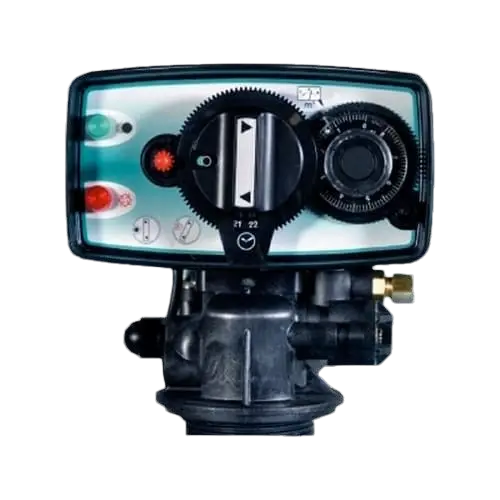

⚙️ Mise en Service Fleck 5600 Mécanique
Guide Complet avec Roue Volumétrique
Vous avez la version électronique SXT ?
Ce guide concerne la version mécanique du Fleck 5600 avec roue manuelle et compteur volumétrique mécanique. Si votre adoucisseur possède un écran LCD et des boutons électroniques, consultez notre guide de mise en service Fleck 5600 SXT →
⚠️ RÈGLE D'OR : Ne jamais tourner la roue centrale autrement que dans le sens des aiguilles d'une montre. Si vous dépassez une position, vous devez faire un tour complet pour y revenir. Tourner en sens inverse endommagerait irrémédiablement le mécanisme.
Le Fleck 5600 mécanique est un classique indémodable du traitement de l'eau. Robuste, fiable et simple à utiliser, il équipe des milliers de foyers français depuis des décennies. Sa mise en service, bien que manuelle, suit une logique simple en 12 étapes que nous détaillons dans ce guide.
Contrairement à la version électronique SXT, la version mécanique utilise une roue volumétrique pour déclencher les régénérations et une vanne de mixing pour ajuster la dureté résiduelle. Ces réglages, essentiels pour optimiser le fonctionnement, sont expliqués pas à pas.
Prérequis Avant Mise en Service
Vérifications indispensables pour réussir l'installation
Avant de démarrer la mise en service, assurez-vous que l'installation hydraulique est complète et conforme aux normes.
Équipements requis en amont
- Réducteur de pression : Indispensable pour protéger l'adoucisseur (pression max 6 bars)
- Filtre à sédiments : Protège la résine des particules et impuretés
- By-pass 3 voies : Permet d'isoler l'adoucisseur pour la maintenance
Raccordements hydrauliques
- Entrée d'eau : À droite (vue face à la vanne)
- Sortie d'eau : À gauche (vue face à la vanne)
- Raccordement final : Flexibles recommandés pour éviter tensions et coups de bélier
- Vidange : Tuyau 13×16mm vers siphon type "machine à laver" ou disconnecteur
- Trop-plein bac : Évacuation gravitaire obligatoire (en contrebas)
🚫 INTERDIT : Ne jamais raccorder la vidange et le trop-plein sur un même té. Chaque tuyau doit rester indépendant pour éviter tout refoulement.
Test de dureté obligatoire
Avant de poursuivre, mesurez la dureté de votre eau froide avec un test TH. Notez précisément cette valeur (en °TH), vous en aurez besoin pour régler la roue volumétrique.
💡 Pas de test TH ? Demandez un kit de test gratuit ou consultez les données de votre distributeur d'eau. Une erreur sur cette valeur faussera tous vos réglages !
Les 6 Positions de la Vanne Fleck 5600
Comprendre chaque position avant de commencer
La roue centrale du Fleck 5600 mécanique permet d'accéder à 6 positions distinctes. Chacune correspond à une étape du cycle de régénération ou au fonctionnement normal.
Fonctionnement normal
Pas d'écoulement
Purge de la bouteille
Rinçage lent
Nettoyage final
Remplissage bac sel
💡 Repère visuel : Le voyant vert indique la position "Service" (fonctionnement normal). Le voyant rouge indique que la vanne est en position "Régénération".
Procédure de Mise en Service en 12 Étapes
Suivez scrupuleusement cet ordre
⚡ IMPORTANT : Ne pas brancher la prise électrique pour l'instant ! Le branchement intervient uniquement à l'étape 3.
-
Vérifier la position "Service"
Assurez-vous que l'appareil est en position "Service" (voyant vert visible). Si ce n'est pas le cas, tournez la roue centrale dans le sens horaire jusqu'à atteindre cette position. -
Mettre en eau l'adoucisseur
Ouvrez progressivement le côté droit du by-pass (côté entrée, vanne vue de face). L'eau commence à remplir la bouteille de résine. Allez-y doucement pour éviter les coups de bélier. -
Brancher la prise électrique
Une fois l'eau présente dans l'adoucisseur, branchez la prise électrique. Puis ouvrez le by-pass côté gauche (sortie vers l'installation). -
Position "Régénération"
Tournez la roue en position "Régénération" (voyant rouge). À ce stade, il n'y a aucun écoulement d'eau. C'est normal. -
Position "Détassage"
Tournez la roue en position "Détassage". L'eau coule fortement par le tuyau de vidange. Laissez couler 3 minutes minimum pour purger l'air de la bouteille. -
Position "Aspiration / Rinçage lent"
Tournez la roue en position "Aspiration". L'eau coule faiblement par le tuyau de vidange. Vérifiez qu'il n'y a pas de renvoi d'eau vers le bac à sel (signe d'un problème d'injecteur). -
Position "Rinçage rapide"
Tournez la roue en position "Rinçage rapide" (dépassez légèrement la flèche rouge). L'eau s'écoule à nouveau fortement. Laissez couler jusqu'à ce que l'eau redevienne claire (peut prendre plusieurs minutes). -
Position "Renvoi d'eau"
Tournez la roue en position "Renvoi d'eau". Attention : ce cycle est très court ! Si vous le dépassez, refaites un tour complet. L'eau cesse de couler par la vidange et le bac à sel se remplit.Attendez la fin du renvoi d'eau (5 à 10 min). Quand vous n'entendez plus l'écoulement (petit claquement dans la vanne), passez à l'étape suivante.Test du robinet flotteur : Décapuchonnez la cheminée dans le bac à sel, soulevez le bras du flotteur. L'écoulement doit s'arrêter. Vérifiez l'étanchéité des raccords puis repoussez le bras vers le bas.
-
Retour en position "Service"
Tournez la roue pour revenir en position "Service" (voyant vert). L'adoucisseur est maintenant opérationnel. -
Régler l'heure
Appuyez sur le bouton rouge et faites tourner la roue dentée jusqu'à ce que l'heure actuelle apparaisse dans la fenêtre en bas de la roue centrale. Les régénérations se déclencheront automatiquement à 2h du matin. -
Régler la roue volumétrique
Positionnez le point blanc en face de la flèche "m³". Tout en maintenant la roue noire, tirez vers vous le disque transparent et positionnez-le sur la capacité calculée (voir formule ci-dessous). -
Régler la dureté résiduelle
Fermez la vanne de mixing en tournant vers l'arrière (sans forcer), puis rouvrez d'un demi-tour. Soutirez de l'eau sur un robinet traité et testez la dureté. Ajustez pour obtenir 8 à 10°TH.- Dureté trop haute : Fermez la vanne (vers l'arrière)
- Dureté trop basse : Ouvrez la vanne (vers vous)
✅ Étape finale : Chargez le bac à sel avec 25 à 50 kg de sel régénérant après avoir recapuchonné la cheminée du flotteur. Contrôlez l'étanchéité de toutes les parties hydrauliques. Votre adoucisseur est prêt !
Calcul de la Roue Volumétrique
La formule pour déterminer votre capacité
Le réglage de la roue volumétrique est crucial pour optimiser la consommation de sel et garantir une eau toujours adoucie. Voici la formule de calcul :
📐 Formule de Calcul Rapide
Pour un adoucisseur de 20 litres de résine avec une eau à 30°TH :
• Étape 1 : 20L × 6 = 120 (capacité d'échange)
• Étape 2 : 120 ÷ 30 = 4 m³ (volume traitable)
→ Réglez la roue volumétrique sur 4
Tableau de Capacités selon Volume de Résine
| Volume résine | Capacité d'échange | Volume traitable à 20°TH | Volume traitable à 30°TH | Volume traitable à 40°TH |
|---|---|---|---|---|
| 10 L | 60 | 3,0 m³ | 2,0 m³ | 1,5 m³ |
| 15 L | 90 | 4,5 m³ | 3,0 m³ | 2,25 m³ |
| 20 L | 120 | 6,0 m³ | 4,0 m³ | 3,0 m³ |
| 25 L | 150 | 7,5 m³ | 5,0 m³ | 3,75 m³ |
| 30 L | 180 | 9,0 m³ | 6,0 m³ | 4,5 m³ |
💡 Astuce : En cas de doute, réglez une valeur légèrement inférieure à votre calcul. Cela entraînera des régénérations plus fréquentes mais garantira une eau toujours parfaitement adoucie. Vous pourrez ajuster après quelques semaines d'utilisation.
🛠️ Mise en Service Trop Technique ?
Nos techniciens Fleck interviennent dans toute la France
Mise en service professionnelle dès 149€ - Garantie résultat
Réglage de la Vanne de Mixing
Ajuster la dureté résiduelle pour un confort optimal
La vanne de mixing (ou mitigeur) permet de mélanger une partie d'eau brute avec l'eau adoucie. Pourquoi ne pas adoucir à 0°TH ? Parce qu'une eau trop douce est :
- Agressive pour les canalisations (corrosion possible)
- Peu agréable au goût (effet "savonneux")
- Non recommandée pour la santé (manque de minéraux)
Procédure de Réglage
-
Fermez complètement la vanne
Tournez la vanne de mixing vers l'arrière jusqu'à butée (sans forcer). -
Rouvrez d'un demi-tour
Effectuez un demi-tour vers vous pour créer un premier mélange. -
Testez la dureté
Soutirez de l'eau sur un robinet d'eau froide traité pendant 30 secondes, puis effectuez un test TH. -
Ajustez si nécessaire
Objectif : 8 à 10°TH. Fermez (arrière) si trop haute, ouvrez (vers vous) si trop basse. Retestez après chaque ajustement.
⚠️ Attention : Ne fermez JAMAIS complètement la vanne de mixing en utilisation normale. Une eau à 0°TH accélérerait la corrosion de vos canalisations métalliques et donnerait un goût désagréable à l'eau.
🎯 Valeur idéale : Entre 8 et 10°TH, vous bénéficiez des avantages de l'eau adoucie (pas de calcaire, peau douce, linge souple) tout en conservant les minéraux essentiels et en protégeant vos canalisations.
Dépannage des Problèmes Courants
Solutions aux situations fréquentes
| Problème | Cause probable | Solution |
|---|---|---|
| L'eau reste dure | By-pass ouvert, pas de sel, roue volumétrique mal réglée | Vérifiez by-pass, niveau de sel, et recalculez la capacité |
| Pas de remplissage du bac à sel | Position "Renvoi d'eau" dépassée, flotteur bloqué | Refaites un cycle complet, vérifiez le flotteur |
| Eau qui coule en permanence à l'égout | Roue bloquée entre deux positions, joints usés | Repositionnez la roue, remplacez les joints si nécessaire |
| Renvoi d'eau vers le bac en aspiration | Injecteur bouché, pression insuffisante | Nettoyez l'injecteur, vérifiez la pression (min. 2 bars) |
| La roue ne tourne pas | Moteur HS, came bloquée | Vérifiez l'alimentation électrique, contactez un technicien |
| Régénération ne se déclenche pas | Heure mal réglée, roue volumétrique bloquée | Vérifiez l'heure affichée, contrôlez le compteur volumétrique |
🚨 En cas de fuite : Fermez immédiatement le by-pass, coupez l'alimentation électrique. Ne tentez pas de réparer sous pression. Contactez un professionnel.
Entretien de Votre Fleck 5600 Mécanique
Les gestes pour une longévité maximale
Un Fleck 5600 mécanique bien entretenu peut fonctionner 20 à 25 ans. Voici les opérations à effectuer régulièrement :
| Fréquence | Action | Pourquoi |
|---|---|---|
| Mensuel | Vérifier le niveau de sel | Toujours au-dessus du niveau d'eau |
| Trimestriel | Contrôler l'absence de pont de sel | Le sel doit se dissoudre correctement |
| Annuel | Test de dureté entrée/sortie | Vérifier l'efficacité du traitement |
| Annuel | Nettoyage du bac à sel | Éliminer dépôts et impuretés |
| Tous les 5 ans | Remplacement joints de piston | Prévenir les fuites internes |
| Tous les 10 ans | Contrôle complet par un professionnel | Vérifier l'état général du mécanisme |
💡 Sel recommandé : Utilisez du sel régénérant en pastilles conforme à la norme EN 973. Évitez le sel de cuisine ou le sel de déneigement qui contiennent des impuretés néfastes pour la résine.
❓ Questions Fréquentes - Fleck 5600 Mécanique
Comment calculer la capacité de la roue volumétrique ?
La formule est simple : Litrage de résine × 6 = capacité d'échange, puis capacité d'échange ÷ dureté initiale = volume traitable en m³.
Exemple : pour 20L de résine et une eau à 30°TH → 20 × 6 = 120, puis 120 ÷ 30 = 4 m³. Réglez la roue sur 4.
Dans quel sens tourner la roue centrale ?
Toujours dans le sens des aiguilles d'une montre (sens horaire). Si vous dépassez une position, vous devez faire un tour complet pour y revenir. Ne JAMAIS tourner en sens inverse, cela endommagerait irrémédiablement le mécanisme interne.
Quelle dureté résiduelle régler sur la vanne de mixing ?
La dureté résiduelle recommandée est entre 8 et 10°TH. Cette valeur offre le meilleur compromis : protection contre le calcaire, confort d'utilisation, et préservation des canalisations. Une eau à 0°TH serait trop agressive.
À quelle heure se déclenche la régénération ?
Les régénérations automatiques sont programmées pour 2 heures du matin. C'est une heure fixe sur la version mécanique. Le déclenchement dépend ensuite soit du volume d'eau consommé (compteur volumétrique), soit du nombre de jours écoulés.
Combien de temps dure une régénération complète ?
Une régénération complète du Fleck 5600 mécanique dure environ 90 à 120 minutes. Elle comprend les cycles de détassage, aspiration/saumurage, rinçage rapide et renvoi d'eau. Pendant ce temps, l'eau n'est pas adoucie.
Quelle est la différence entre la version mécanique et SXT ?
La version mécanique utilise une roue manuelle, un compteur volumétrique mécanique et une vanne de mixing. La version SXT dispose d'un écran LCD, de boutons électroniques et d'une programmation digitale plus précise. Les deux versions sont fiables, mais la SXT offre plus de fonctionnalités et de diagnostics.
